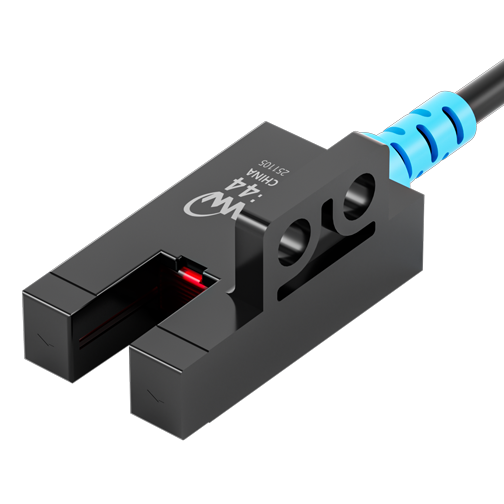

SM-F44

SM-K25 SM-L25 SM-U25 SM-F25 SM-R25 SM-K25P SM-L25P SM-U25P SM-F25P SM-R25P FF-U670 FF-U670P FF-U671 FF-U671P FF-U672 FF-U672P FF-U673 FF-U673P FF-U674 FF-U674P FF-U675P FF-U675 FF-U676 FF-U676P FF-U677 FF-U677P FF-U670-1 FF-U670P-1 FF-U671-1 FF-U671P-1 FF-U672-1 FF-U672P-1 FF-U673-1 FF-U673P-1 FF-U674-1 FF-U674P-1 FF-U675-1 FF-U675P-1 FF-U676-1 FF-U676P-1 FF-U677-1 FF-U677P-1 SM-K44 SM-K44P SM-R44 SM-R44P SM-T44 SM-T44P SM-F44 SM-F44P SM-L44 SM-L44P SM-Y44 SM-Y44P SM-K45 SM-K45P SM-T45 SM-T45P SM-L45 SM-L45P SM-Y45 SM-Y45P SM-F45 SM-F45P SM-R45 SM-R45P FF-SU10N FF-SU10P FF-SU15N FF-SU15P FF-UX303 FF-UX403 FF-UX303-1 FF-UX403-1 FFJ-U30N FFJ-U30P SM-T65 SM-T65P SM-L65 SM-L65P SM-Y65 SM-Y65P

SM-F44

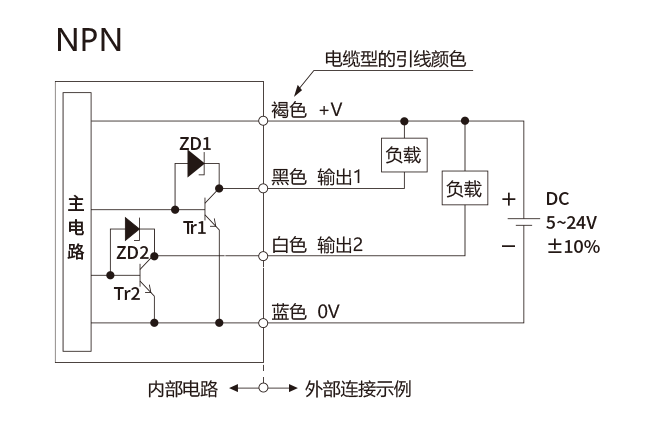

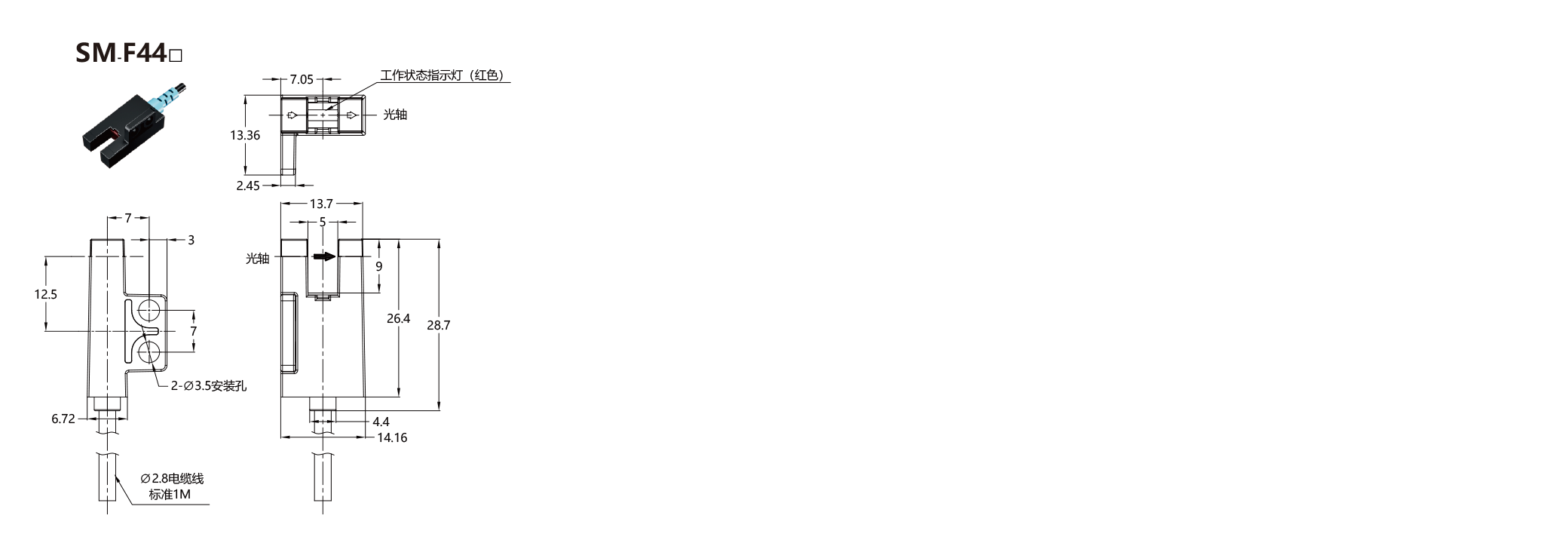

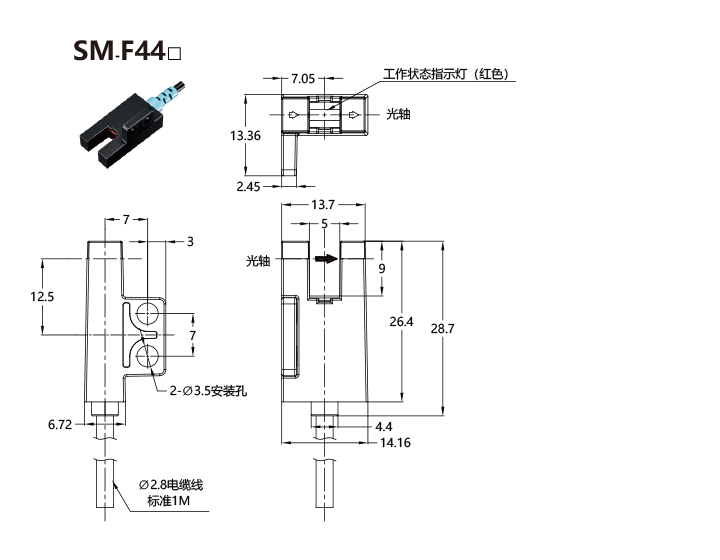

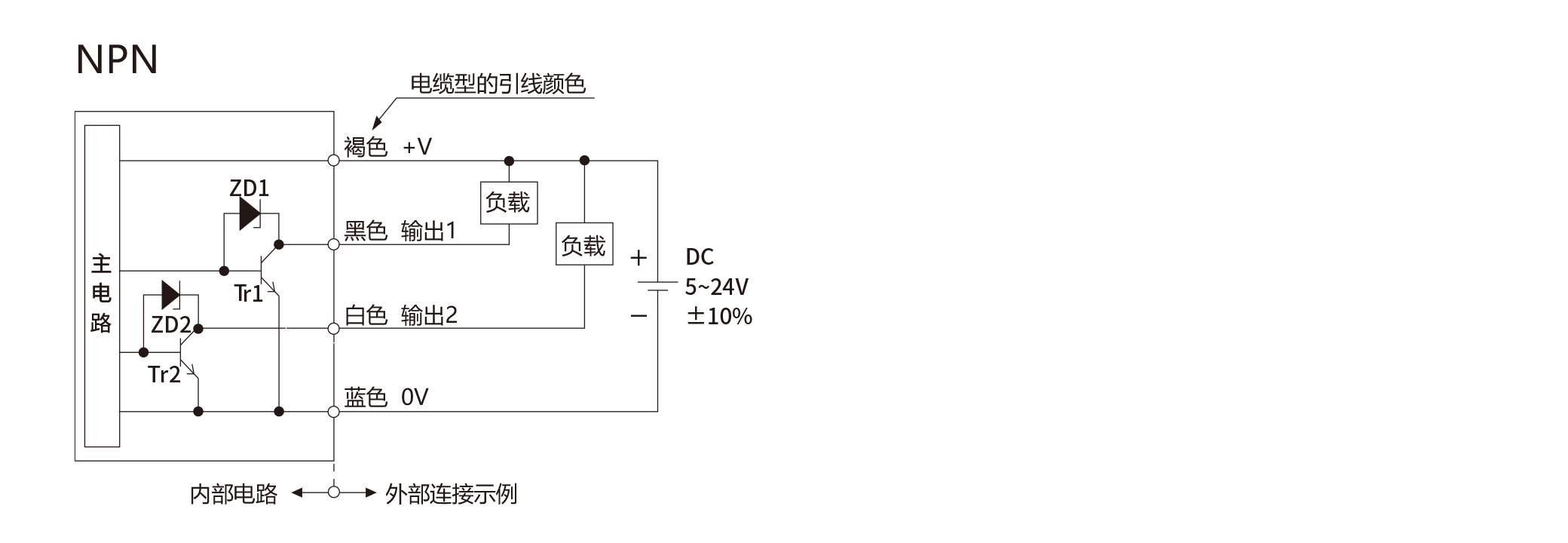

技术参数尺寸/电路图

检测方式

反射

连接方式

导线引出型1m

检测距离

5mm（槽宽）

输出类型

NPN输出

资料下载索取报价收藏产品

技术参数尺寸/电路图

技术参数

产品型号	SM-R44-1
检测方式	对射型
检测距离	5mm (凹槽宽度)
检测物体	不透明物体：1.8×0.8mm
应差距离	0.05mm以下
重复精度	0.03mm以下
响应时间	入光时：20μs以下;遮光时：100μs以下
响应频率	1KHz以上
投光元件	红外发光二极管
电源电压	DC5～24V±10% 纹波(p-p) 10%以下
消耗电流	15mA以下
输出形态	NPN集电极开路输出；最大流入电流：100mA；外加电压：30V DC以下（输出和OV之间）；剩余电压：1.5V以下（流入电流为100mA时）；0.8V以下（流入电流为50mA）
输出动作	入光时ON/遮光时ON 装备两种输出
指示灯	红色LED（入光亮灯）
保护电路	电源逆接保护、输出短路保护
保护构造	IP67 IEC60529规格
环境照度	受光面照度荧光灯：1000Lx以下
环境温度	工作时： 5~85%RH 保存时： 5~95%RH（无结冰、结露）
环境湿度	工作时：-25∽+55℃ 保存时：-30~+80℃（无结冰、结露）
绝缘电阻	20MΩ以上(DC250V兆欧表)
耐电压	AC1,000V 50/60Hz 1min
耐振动	频率10～2000Hz 双振幅1.5mm X,Y和Z方向各2小时
耐冲击	加速度15 00m/s²（约1500G） X、Y和Z方向各3次
连接方式	导线引出型(标准导线长 1m)
外壳	聚对苯二甲酸丁二醇酯（PBT）；狭缝透光罩（投、受光部）：聚碳酸酯
电缆	直径0.09mm*4芯耐弯曲，耐油，耐热型橡皮电缆（最长3米）
重量	约16g
